Tehnologie crossbelt.
Muchii prelucrate cu precizie.
Rotunjire și debavurare ușoară după debitarea laser, compensarea uzurii și prelucrarea pieselor cu folie de protecție. Descoperă cum funcționează tehnologiile din gama DM.
Funcțiile și echiparea depind de model, versiune și configurație. Imaginile ilustrează tehnologiile prezentate.

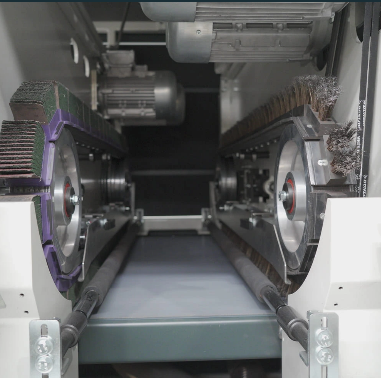

Două benzi.
Acțiune din direcții opuse.

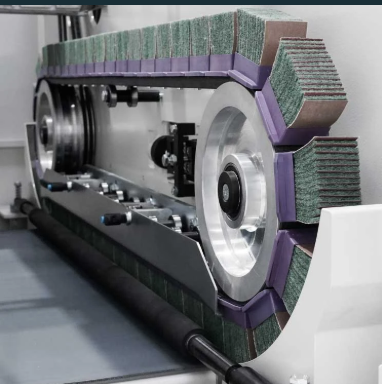

Blocurile abrazive montate pe două benzi transversale se deplasează în sensuri opuse. Acțiunea lor prelucrează muchiile exterioare și contururile interioare ale piesei.
Contact cu muchiile piesei
Abrazivele se aleg în funcție de operația de prelucrare.
Mișcare transversală
Benzile lucrează în sensuri opuse pentru prelucrarea contururilor.
Piesa trece printre stații
Configurația și consumabilele se adaptează aplicației.
Crossbelt prelucrează muchiile ascuțite și bavura ușoară. În configurațiile ZC și Z2C, stația cu bandă abrazivă Z îndepărtează bavura înaintea rotunjirii prin stațiile C.
Uzura se măsoară.
Reglajul se compensează.
În versiunile echipate cu acest sistem, pornirea stației declanșează un ciclu automat de măsurare a abrazivului. Uzura măsurată este transmisă sistemului de control, care o compensează pentru menținerea presiunii de rotunjire setate.
- 01Măsurare
Se evaluează uzura abrazivelor crossbelt.
- 02Transmitere către control
Valoarea măsurată ajunge în sistemul de comandă.
- 03Compensare
Sistemul compensează uzura pentru a păstra presiunea de lucru setată.
Compensarea automată se confirmă pentru utilajul ales. Un exemplu documentat de producător este DM1100 DC EVO.
Explorează DM1100 DCFolia rămâne aplicată.
Muchiile pot fi prelucrate.
În configurațiile adecvate, tehnologia crossbelt permite prelucrarea muchiilor pieselor cu folie de protecție, cu păstrarea finisajului original al suprafeței.
Operația se configurează în funcție de material, tipul foliei și rezultatul urmărit. Fotografia ilustrează o piesă cu protecția suprafeței aplicată și conturul prelucrat.
